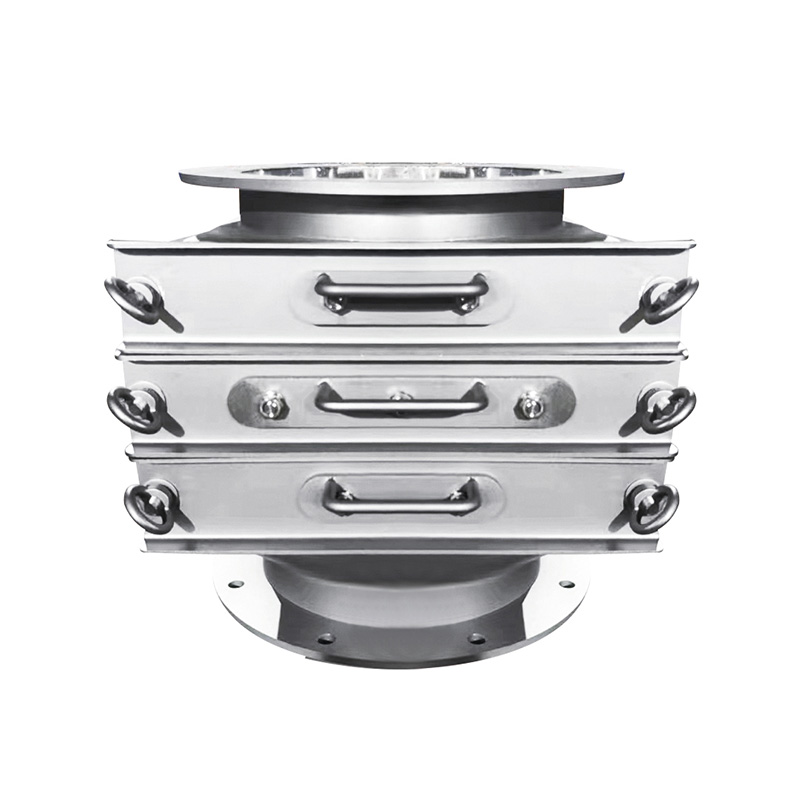

A ngăn kéo nam châm(còn gọi là bộ tách từ kiểu ngăn kéo hoặc nam châm trong ngăn kéo) bao gồm một vỏ bằng thép không gỉ chứa các hàng ống hoặc lưới từ tính. Khi vật liệu khối chảy qua, kim loại màu bị hút và giữ trên các phần tử từ tính trong khi vật liệu được làm sạch đi qua hệ thống. Các thông số kỹ thuật cốt lõi bao gồm kích thước vỏ, cường độ từ tính, cấu trúc vật liệu và khả năng dòng chảy.
Các thông số thiết kế điển hình cho một phiên bản của sản phẩm này được trình bày dưới đây:
| tham số | Giá trị / Phạm vi điển hình |
|---|---|
| Vật liệu nhà ở | Thép không gỉ 304 hoặc 316 (hoặc 316L) |
| Sức mạnh từ tính | Lên đến khoảng 12.000 Gauss cho kiểu tiêu chuẩn ("kiểu N") và khoảng 8.000 Gauss cho phiên bản dễ làm sạch ("kiểu E") |
| Số hàng ống từ | Một hàng hoặc nhiều hàng tùy theo ứng dụng |
| Nhiệt độ làm việc tối đa | Lên đến khoảng 350°C cho phiên bản nhiệt độ cao |
| Công suất dòng sản phẩm | Ví dụ: để mở 10×10 in, 2 hàng, lưu lượng trọng lượng lên tới 75.000 lb/giờ (xấp xỉ) đối với sản phẩm khô có mật độ 40 lb/ft³ |
| Hình thức cài đặt | Mặt bích vuông hoặc tròn, giá đỡ máng hoặc đường ống, lối vào ngăn kéo để làm sạch |
Sản phẩm này được chế tạo để sử dụng trong công nghiệp nặng: ví dụ như trong thực phẩm, hóa chất, nhựa, cao su, khai thác mỏ hoặc chế biến ngũ cốc. Nó được thiết kế để xử lý các vật liệu được nạp trọng lực hoặc rơi tự do và để cung cấp sự tiếp xúc lặp đi lặp lại giữa vật liệu và các ống nam châm bằng cách thiết kế đường dẫn dòng chảy theo tầng.
Cải thiện độ tinh khiết của sản phẩm và bảo vệ thiết bị hạ nguồn
Bằng cách loại bỏ sớm các tạp chất chứa sắt trong quy trình, ngăn kéo từ giúp bảo vệ các thiết bị ở cuối quy trình (chẳng hạn như máy ép phun, máy đùn, máy trộn hoặc dây chuyền đóng gói) khỏi hư hỏng, giảm hư hỏng, giảm thời gian ngừng hoạt động do nhiễm bẩn kim loại và đảm bảo độ tinh khiết của sản phẩm cao hơn. Ví dụ, trong quá trình ép phun nhựa, các hạt sắt có thể gây mòn, vụn và khuyết tật.
Tăng hiệu quả hoạt động và tiết kiệm chi phí
Ít tắc nghẽn hoặc hao mòn thiết bị hơn, ít gián đoạn bảo trì hơn và ít lô bị từ chối hơn giúp tiết kiệm chi phí. Do thiết kế buộc sản phẩm phải tiếp xúc nhiều lần với từ trường cường độ cao nên ngăn kéo từ có thể đạt được tốc độ thu giữ kim loại lang thang cao hơn so với thanh hoặc tấm nam châm đơn giản.
Có thể tùy chỉnh cho các ngành và điều kiện khác nhau
Các tùy chọn như các loại thép không gỉ khác nhau, các phiên bản nhiệt độ cao, độ bền Gauss khác nhau, làm sạch thủ công hoặc tự động và việc lắp đặt tùy chỉnh giúp ngăn kéo từ có thể thích ứng với nhiều bối cảnh sản xuất khác nhau—từ các ứng dụng vệ sinh cấp thực phẩm đến chế biến khoáng sản nặng.
Xu hướng tương lai: bảo trì thông minh hơn, tự động hơn
Khi ngành công nghiệp chuyển sang tự động hóa và Công nghiệp 4.0, các thiết bị phân tách từ tính như ngăn kéo từ tính đang có xu hướng tự làm sạch, giám sát từ xa và cảm biến tích hợp để giảm bớt sự can thiệp thủ công. Ví dụ: một số kiểu máy cung cấp chu trình tự làm sạch tự động, điều khiển từ xa các chu trình làm sạch và công tắc sậy tích hợp.
Tiêu chí lựa chọn
Xác định dòng sản phẩm: Nguyên liệu có ở trạng thái chảy tự do, dạng hạt, dạng bột không? Nó khô hay ướt? Ngăn kéo từ phù hợp nhất với các sản phẩm khô, rơi tự do, dạng hạt hoặc dạng bột.
Xác định nguy cơ ô nhiễm: Ước tính mức độ và kích thước của kim loại màu trong dòng chảy. Nguy cơ ô nhiễm cao hơn hoặc các hạt mịn hơn có thể yêu cầu cường độ Gauss cao hơn và nhiều hàng ống hơn.
Xác định điểm lắp đặt: Chọn vị trí mà dòng chảy có thể chảy qua các ống từ. Xác nhận không gian có sẵn để truy cập và bảo trì ngăn kéo.
Chỉ định thiết kế vệ sinh hoặc hạng nặng: Đối với việc sử dụng thực phẩm, sữa hoặc dược phẩm, có thể cần phải xây dựng vệ sinh với các miếng đệm được FDA chấp thuận. Để sử dụng mài mòn hoặc nhiệt độ cao, hãy chọn vật liệu và lớp phủ thích hợp.
Quyết định phương pháp làm sạch: Có các mô hình làm sạch thủ công, làm sạch nhanh, tự làm sạch hoặc làm sạch liên tục. Tự động làm sạch giúp giảm sự can thiệp của người vận hành và nguy cơ gián đoạn dòng sản phẩm.
Các bước cài đặt
Đảm bảo máng hoặc phần ống được tắt và an toàn khi tiếp cận.
Lắp vỏ bằng mặt bích được chỉ định (tròn hoặc vuông) và căn chỉnh với đường ống hoặc máng ngược dòng/hạ lưu.
Đảm bảo ngăn kéo từ được lắp đặt đúng hướng để sản phẩm chảy qua các ống theo kiểu xếp tầng.
Kiểm tra các miếng đệm kín, cơ cấu truy cập (tay nắm ngăn kéo, ổ khóa, nhả nhanh) và hệ thống làm sạch nếu được tự động hóa.
Vận hành hệ thống: chạy dòng nguyên liệu, xác nhận không có cầu nối, theo dõi việc thu giữ kim loại bị va đập và kiểm tra xem cường độ từ có nằm trong thông số kỹ thuật hay không bằng cách sử dụng máy đo Gauss nếu cần.
Đặt biển báo hoặc khóa để tiếp cận bảo trì và vận hành vệ sinh an toàn.
Vận hành và bảo trì
Thường xuyên kiểm tra các ống từ xem có kim loại đen tích tụ không và làm sạch chúng ở những khoảng thời gian thích hợp. Đối với các mẫu thủ công, hãy mở ngăn kéo và loại bỏ các mảnh vụn kim loại bằng găng tay hoặc dụng cụ.
Đối với các kiểu máy tự động, hãy xác minh việc kích hoạt chu trình làm sạch, khay thu thập đã trống và hệ thống đặt lại đúng cách.
Giám sát dòng chảy: đảm bảo sản phẩm không đi qua các ống từ tính, không xảy ra tình trạng bắc cầu hoặc nghẹt thở và sản phẩm xếp tầng chính xác qua các hàng.
Đo cường độ từ trường định kỳ để phát hiện hiện tượng khử từ hoặc mất hiệu suất.
Bảo trì các vòng đệm, miếng đệm và phần cứng truy cập: đảm bảo không rò rỉ, không có vật lạ lọt vào qua cửa ra vào và kẹp khóa vận hành an toàn.
Làm theo hướng dẫn của nhà sản xuất đối với các phụ tùng thay thế (ví dụ: ống từ, miếng đệm, khay đựng dải).
Hãy cân nhắc việc lên lịch bảo trì dự đoán, đặc biệt đối với các dây chuyền có công suất cao hoặc quan trọng.
Tích hợp vào hệ thống chất lượng và an toàn
Ngăn kéo từ tính góp phần đảm bảo an toàn cho sản phẩm (đặc biệt là trong thực phẩm, dược phẩm hoặc thực phẩm dinh dưỡng) bằng cách ngăn ngừa ô nhiễm kim loại. Điều chỉnh việc cài đặt nó theo tiêu chuẩn HACCP, ISO 9001 hoặc các tiêu chuẩn chất lượng khác. Một số kiểu máy chứng nhận khả năng tiếp xúc trực tiếp với thực phẩm (ví dụ: nam châm ngăn kéo cấp thực phẩm) cho các dây chuyền sản xuất sữa, thịt hoặc gia cầm.
Nó cũng hỗ trợ giảm chi phí sở hữu và có thể là yếu tố chính của các chương trình vận hành xuất sắc.
Câu hỏi 1: Ngăn kéo từ tính có thể chịu được nhiệt độ rất cao (ví dụ: trên 200 °C) không?
Câu trả lời 1: Có—một số mẫu nhất định được thiết kế cho các ứng dụng nhiệt độ cao. Ví dụ, ngăn kéo từ tính có nam châm đất hiếm và vỏ ở nhiệt độ cao có thể hoạt động ở nhiệt độ lên tới khoảng 350°C tùy thuộc vào cấu trúc vật liệu và loại nam châm.
Câu hỏi 2: Ngăn kéo từ tính nên được làm sạch hoặc bảo trì thường xuyên như thế nào?
Trả lời 2: Tần suất làm sạch phụ thuộc vào tải lượng ô nhiễm, loại dòng nguyên liệu và thiết bị được vận hành thủ công hay tự động. Đối với các thiết bị thủ công, nên vệ sinh theo lịch trình theo các khoảng thời gian xác định trước (ví dụ: ở mỗi ca hoặc hàng ngày). Các mô hình làm sạch tự động hoặc liên tục có thể tự làm sạch trong quá trình vận hành, giúp giảm đáng kể thời gian ngừng hoạt động thủ công. Việc giám sát khối lượng kim loại được thu thập, độ giảm áp suất hoặc trạng thái dòng sản phẩm có thể hướng dẫn các khoảng thời gian bảo trì.
Tóm lại, ngăn kéo từ tính cung cấp một giải pháp mạnh mẽ, hiệu quả để tách kim loại màu trong xử lý vật liệu rời khô. Thiết kế của nó—các ống từ cường độ cao trong vỏ dòng chảy theo tầng—đảm bảo khả năng giữ chất gây ô nhiễm vượt trội, bảo vệ thiết bị và an toàn sản phẩm. Lợi ích của nó trải rộng khắp các ngành công nghiệp, từ nhựa và hóa chất đến thực phẩm và khai thác mỏ. Lựa chọn, lắp đặt, vận hành và bảo trì phù hợp là chìa khóa để tối đa hóa giá trị và tích hợp nó vào các khuôn khổ hoạt động và chất lượng rộng hơn. Nhìn về phía trước, xu hướng về hệ thống tự làm sạch tự động và giám sát thông minh sẽ nâng cao hơn nữa đề xuất giá trị của ngăn kéo từ tính. Để biết các giải pháp tách từ công nghiệp tiên tiến của thương hiệu Force, vui lòng khám phá dòng sản phẩm và liên hệ với chúng tôi để được hướng dẫn chi tiết.Liên hệ với chúng tôiđể được hỗ trợ từ chuyên gia, cấu hình tùy chỉnh và dịch vụ đầy đủ.
